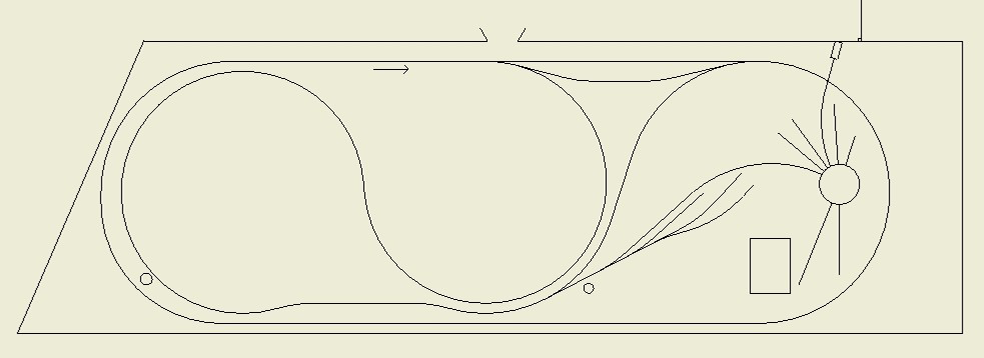

Technische Daten der Anlage Königsfelden

  • Anlage: Vollständiges, durchgehendes Dreischienengleis.
  • Spurweiten: 5 Zoll (127 mm)  und  71/4 Zoll (184 mm), Aufweitung in den Kurven:  + 1 mm  (5 Zoll), + 2 mm  (71/4 Zoll)
  • Radien: Gleise für Fahrbetrieb: 12 m, Neben- / Abstellgleise usw.: min. 10 m.
  • Steigung: 15 %o.
  • Gleislängen: äusserer Kreis: 159 m, innerer Kreis: 177 m, 2 Gleise im Bahnhof: je 28 m, + div. Abstellgleise.
  • Hebebühne: Gleislänge: 2,05 m, Überhang bis Mauer (Zaun): 125 mm, max. Last:    500 kg.
  • Drehscheibe: Gleislänge: 3,9 m
  • Fahrzeuge: Breite:  0 bis 100 mm ab Schienen-OK: 500 mm, ab 100 mm Schienen-OK: 600 mm, max. Höhe:  1'500 mm.
  • Lichtraum: Breite: 0 bis 100 mm ab Schienen-OK: 700 mm, ab 100 mm Schienen-OK:850 mm, Abstellgleise usw.: 700 mm, Höhe: 2'000 mm
